M12 fémdűbel

Description

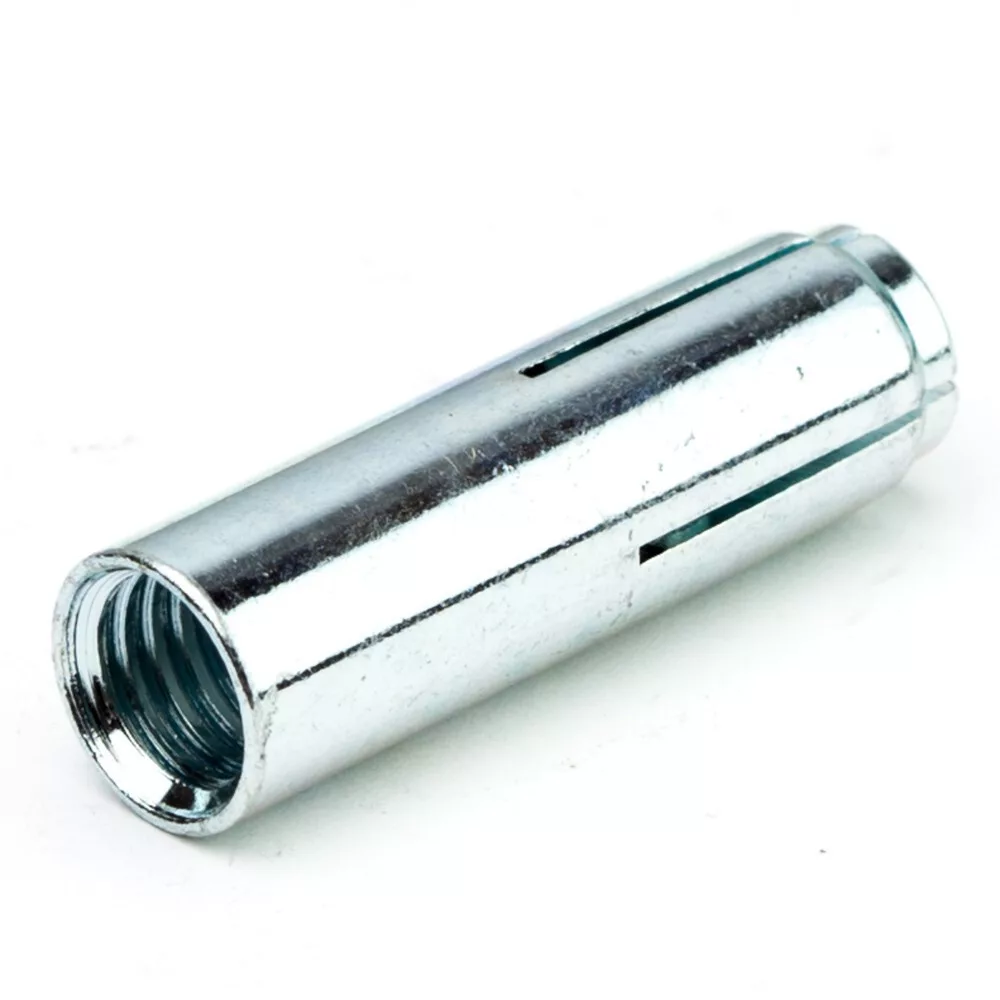

M12 fémdűbel expanziós – M12-es csavarhoz

Az M12 fémdűbel az M10-esnél nagyobb terhelési igényekre kialakított, acéltestű expanziós rögzítőelem M12-es menetes csavarhoz. Betonban, tömör téglában és más szilárd aljzatban biztosít stabil fogást nehéz vasállványok, betonoszlopokhoz rögzített konzolok, ipari tartók és gépészeti elemek befogásánál. Az M12-es méret általában ott kerül elő, ahol a statikus vagy tervező M12-es csavart ír elő a rögzítési ponthoz.

Mire használható?

• Nehéz vasállványok falhoz rögzítése – Ipari polcrendszereknél, raktári állványzatoknál, ahol az M12 méret az előírt rögzítési szabvány.
• Gépészeti tartóelemek – Nagyobb csővezetékek tartói, légcsatornák konzoljai és ipari gépek falhoz erősítésénél.
• Ipari konzolok – Gyárüzemi és raktári környezetben, ahol a konzol terhelése meghaladja az M10-es dübel kapacitását.
• Betonoszlopon történő rögzítés – Ahol az aljzat tömör, szilárd beton vagy vasbeton – az M12 fémdűbel ilyen aljzatban a leghatékonyabb.

Jó tudni

Az M12 fémdűbel nagyobb furatot igényel, mint az M10-es – általában 12 mm fúróval kell a furatot elkészíteni. A furat mélysége egyezzen meg a dübel gyártó által megadott beépítési mélységével, és a furat aljából fújd el a kőport beépítés előtt. Ha a beton repedezett vagy karbonát rétegen dolgozol, a fogóerőt mindig próbaterheléssel kell ellenőrizni.

Gyakori kérdések

Mikor érdemes M12 helyett M10-es fémdübelt alkalmazni?

Ha a tervező M10-es csavart ír elő, és a terhelés az M10-es dübel névleges terhelési értékén belül van, az M10-es elegendő. Az M12 méretű dübel nagyobb fogófelületet és nagyobb csavarátvétel-erőt biztosít – ott érdemes alkalmazni, ahol a terhelési igény meghaladja az M10-es kapacitását, vagy ahol a szabvány M12-es csavart ír elő.

Hogyan kell helyesen beépíteni az M12 fémdübelt?

Fúrd meg a furatot pontosan 12 mm átmérőjű kalapácsfúróval, majd fújd ki a port. Helyezd be a dübelt a furatba ütőkalapáccsal, amíg a dübel felső széle a fal szintjébe kerül. Ezután csavard be az M12-es csavart – a becsavarozás során az expanziós elem szétterül és befeszíti a dübelt a furatban.

Mi az M12 fémdűbel maximális terhelése?

A pontos terhelési értékek a gyártó adatlapján találhatók, és függnek az aljzat minőségétől (betonszilárdság, téglaosztalék), a furat minőségétől és a terhelés irányától (nyírás vagy húzás). Tájékoztató értékként tömör betonban az M12 expanziós dübel axialis (kihúzási) terhelése általában több kN, de a tényleges értéket mindig az adatlapból kell leolvasni.
