160 T idom KG

Description

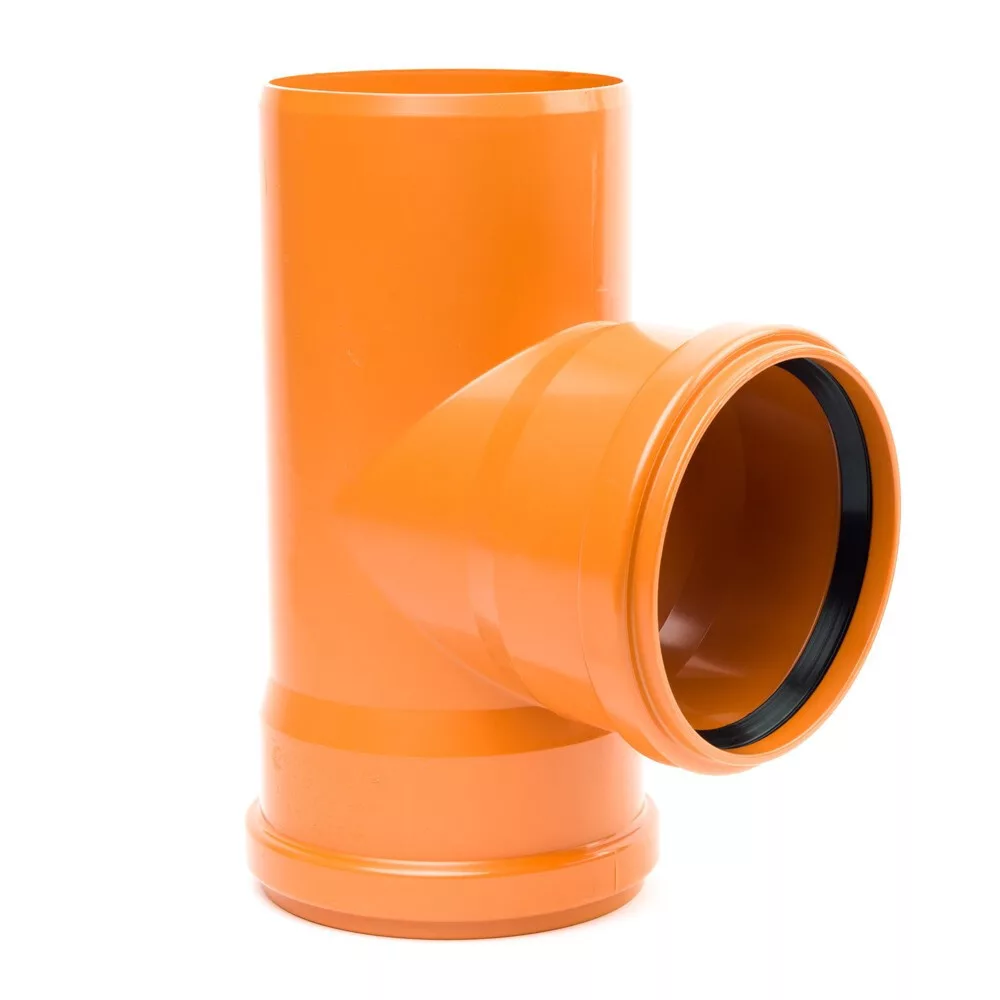

KG T-idom DN160 – egál, PVC csatornaidom

A DN160-as egál KG T-idom kemény PVC-U anyagú, tokos, ajakos gumigyűrűs illesztési rendszerrel. Mindhárom szára DN160-as, az összegyűjtő csatornafővezetékek 90°-os T alakú elágaztatásához. Társasházi és ipari szennyvízhálózatokban, csapadékvíz-elvezető rendszerekben, ahol a fő összegyűjtőcsatorna átmérője 160 mm.

Mire használható?

• Társasházi csatorna-fővezetéki elágazásnál – Ahol a DN160-as gerincvezetékbe oldalirányú ágat kell beiktatni egy másik csőszakasz csatlakoztatásához.
• Csapadékvíz főgyűjtőágaknál – Ha két csapadékvíz-elvezető ágat kell T idommal összegyűjteni egy közös DN160-as fővezetéken.
• Ipari és kereskedelmi épületek csatornázásánál – Ahol a szennyvíz-fővezeték átmérője 160 mm, és T elágazásra van szükség.
• Meglévő DN160-as rendszer bővítésekor – Ha a meglévő gerincvezetékre új bekötési ágat kell felvenni.

Jó tudni

A 160 mm-es T-idom testes szerelvény; fektethető csatornán a beásás méretét a T-idom tokmérete határozza meg. A tömítőgyűrűs illesztésnél kenőanyag szükséges. Az oldalirányú 90°-os bekötésnél az áramlási veszteség nagyobb, mint Y-idomnál; ahol lehetséges, Y-idom alkalmazása ajánlott.

Gyakori kérdések

Mekkora egy DN160-as KG T-idom toknyílása?

A tok névleges belső átmérője DN160-as rendszerben 160 mm, a tényleges külső cső illik bele. A pontos belső méret az idom gyártójától függ, de szabványos DIN/EN gyártású csőhöz tervezett.

Hogyan kell a DN160-as T-idomot a csőhöz illeszteni?

Kend be a gumigyűrűt és a csővéget illesztőzsírral, majd told a csövet határozottan a tok belsejébe. A 160 mm-es csővég beillesztéséhez néha ütőcső segítségével kell az utolsó centimétert betolni.

Alkalmazható Y-idom T-idom helyett 90°-os irányváltásnál?

Nem; Y-idom 45°-os elágazást biztosít, T-idom 90°-osat. Ha a tervben 90°-os elágazás van előírva, T-idom szükséges. 45°-os szögnél Y-idomot kell alkalmazni.
