125-110 szűkítő KG

Description

KG szűkítő DN125-110 – átmérőváltás gravitációs csatornarendszerben

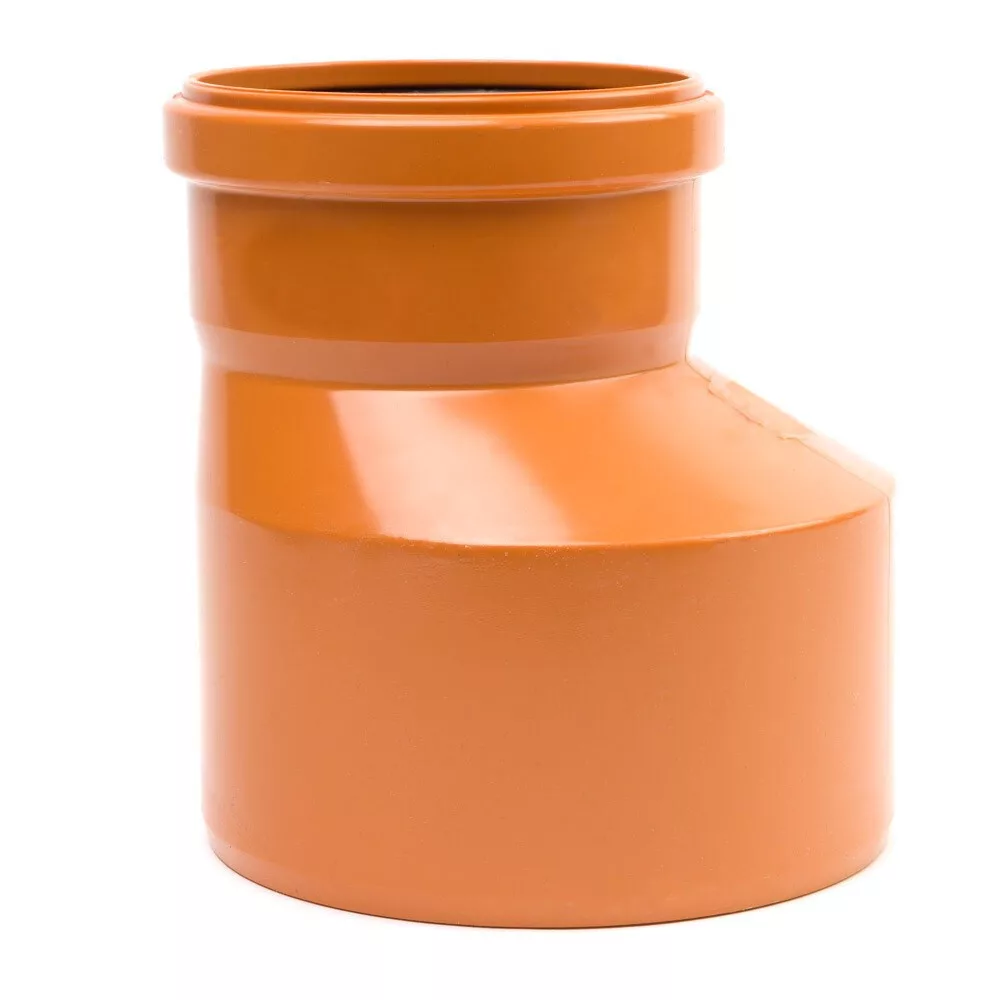

A 125-110 mm-es KG szűkítő excentrikus PVC-U idom, amellyel DN125-ös csőszakasz DN110-es csővéggel köthető össze gravitációs szennyvíz- vagy csapadékvíz-rendszerben. Az excentrikus kialakítás biztosítja, hogy a folyóvíz ne szakadjon meg az átmérőváltásnál, a szennyvíz akadálytalanul folyjon át, és ne keletkezzen lerakódás. Ajakos gumigyűrűs tömítése ragasztás nélkül is tartós csatlakozást eredményez.

Mire használható?

• Átmérőváltás csatornarendszerben – DN125-ös csőszakasz összekötése DN110-es csővéggel ott, ahol két különböző méretű csőszakasz találkozik a gravitációs hálózatban.
• Ágvezetéki rákötés fővezetékre – Kisebb átmérőjű ágvezeték csatlakoztatása nagyobb fővezetéki csonkhoz szűkítő idomon keresztül.
• Rekonstrukciós munka – Meglévő csatornarendszer bővítésekor, ahol eltérő átmérőjű szakaszokat kell összekötni az eredeti csőátmérő megőrzésével.
• Szennyvíz- és csapadékvíz-hálózat – Kültéri gravitációs csatornahálózatokban egyaránt alkalmazható, ahol az átmérőváltás szükséges.

Jó tudni

Az excentrikus kialakítás azért fontos, mert az aljzatvonal egy szinten marad az átmérőváltásnál – ezzel nem keletkezik lépcsős fenék, ahol a szennyvíz megállna. A 110 mm-es tokban lévő ajakos gumigyűrű a csővéget síkosítóval megtolt behelyezésnél azonnal tömít. SN4-es gyűrűmerevségi osztálya az átlagos kültéri fektetési terhelésekre elegendő.

Gyakori kérdések

Miért excentrikus a 125-110 mm-es KG szűkítő?

Az excentrikus kialakítás azt jelenti, hogy az idom aljzata egy síkban marad a csövek aljzatával az átmérőváltásnál. Ez megakadályozza, hogy lépcsős mélyedés keletkezzen az aljzaton, ahol a szennyvíz megállna vagy hordalék rakódna le. Gravitációs csatornában ez az önvezetékes folyás alapfeltétele.

Hogyan kell összeszerelni a KG szűkítőt?

A kisebb (110 mm-es) csővéget síkosítószerrel kell megkenni, majd a szűkítő 110 mm-es tokjába kell tolni a stop jelig. Az előszerelt ajakos gumigyűrű azonnal tömít. A másik oldalon a 125 mm-es csővéget ugyanígy kell beilleszteni a szűkítő másik tokjába.

Milyen csőrendszerekkel kompatibilis a DN125-110 KG szűkítő?

A KG rendszerű szűkítő DN125-ös és DN110-es PVC-U gravitációs csövekhez illik, amelyek az EN 1401 szabványnak felelnek meg. Más anyagú vagy eltérő méretű csövekhez a gumigyűrű mérete nem garantál megfelelő tömítési minőséget.
